一、概 述
LDC型插入分體式電磁流量計是在管道式電磁流量計的基礎上發展起來的一種新型流體流量?jī)x表。它在保留管道式電磁流量計優點的基礎上，針對管道式電磁流量計在大管道上安裝困難、費用大等缺陷，根據尼庫拉磁（NIKURADS）原理，用電磁方法通過測量流體的平均流速，從而獲得流體的體積流量。特別是采用了帶壓開孔，帶壓安裝技術后，插入式電磁流量計可在不停車（水）的情況下安裝，也可在鑄鐵管、水泥管、PE管上安裝。插入式電磁流量計的研制成功，為流體流量的檢測提供了一種新的手段。
二、特點
1、耐腐蝕全不銹鋼材質、ABS全模具生產探頭
2、體積小、重量輕、安裝方便、維護量小
3、轉換器采用優化設計，結構緊密，容易電氣安裝，轉換器和傳感器具有互換性，可自由變更測量范圍（0.5m/s～10m/s）。
4、 儀表應用“自動歸零”原理，消除電化學干擾信號，零點自穩。
5、轉換器和傳感器具有多種防護等級及安裝方式，有適用于潛水安裝的IP68等級。
6、 適用于水、污水、酸、強堿等導電率在5μs/cm以上的液體流量檢測，特別適用于供排水管道的流量測量。
7、 流量的測量只與插入深度有關，故該流量計通用性廣、互換性強，一種型號就可適用于多種規格管道的流體測量要求。插入式電磁流量計在大管道流量檢測中，具有絕對的安裝優勢與價格優勢特別適合大中口徑管道流量測量
8、測量范圍大，測量不受溫度、密度、壓力、粘度、導電率等變化的影響，壓力損失為零
9、能夠在不斷流的情況下進行安裝、拆卸，為用戶的檢修帶來了方便
10、采用先進的加工工藝，固態封裝、耐震動、壽命長等特點，使儀表具有良好的測量精度和穩定性
11、數字通訊輸出：RS485、RS232、HART、Modbus
三、結構圖

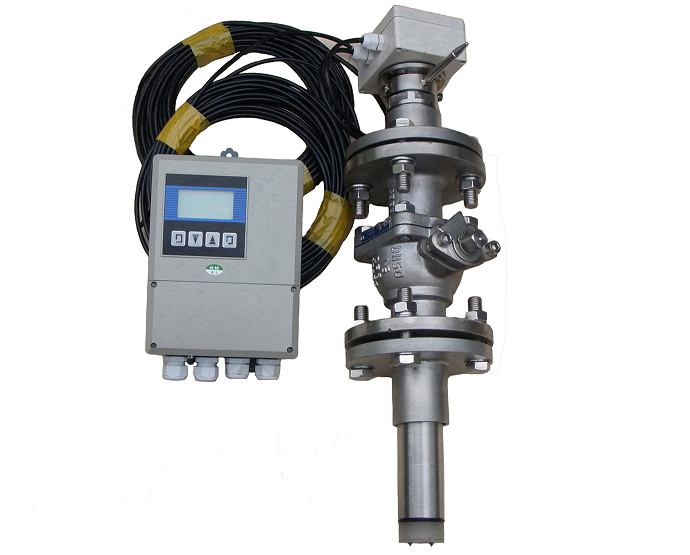

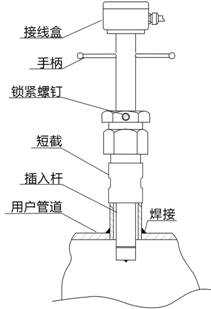

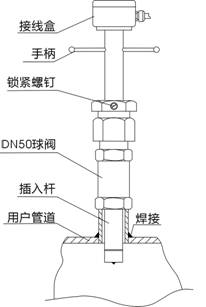

產品結構圖 |
 |
 |
| 儀表規格 |
球閥插入式 |
簡易插入式 |
| 拆裝方式 |
斷流后拆裝 |
不需斷流，關閉球閥后即可拆裝 |
| 儀表型號 |
A型 |
B型 |
| 精確度 |
±1.5% |
±1.5% |
| 公稱通徑 |
DN300-DN3000 |
DN300-DN3000 |
| 可測最低流速 |
0.1米/秒 |
0.1米/秒 |
| 可測最高流速 |
15米/秒 |
15米/秒 |
| 量程比 |
1:20，可按客戶要求訂制 |
1:20，可按客戶要求訂制 |
| 顯示器 |
可選 |
可選 |
| 輸出信號 |
4-20mA |
4-20mA |
| 通訊接口 |
可選RS485 |
可選RS485 |
| 供電電源 |
220VAC,允差15%或+24VDC，紋波≤5% |
220VAC,允差15%或+24VDC，紋波≤5% |
| 防爆等級 |
可選ExdIICT5 |
可選ExdIICT5 |
| 防護等級 |
IP65，可選IP68 |
IP65，可選IP68 |
| 整機功耗 |
6.5W |
6.5W |
| 測量體（傳感器）材質 |
304不銹鋼 |
304不銹鋼 |
| 測量元件（電極）材質 |
316L不銹鋼 |
316L不銹鋼 |
| 溫度范圍 |
＜130℃ |
＜130℃ |
| 環境溫度 |
-20℃～70℃ |
-20℃～70℃ |
|
型號
|
說明
|
|
LDC—
|
□
|
□
|
-□
|
□
|
□
|
□
|
□
|
□
|
-□
|
|
通徑
|
|
|
|
|
|
|
|
|
|
10-2200mm
|
|
組合
|
|
|
|
|
分體式
|
|
電極材料
|
M
|
不銹鋼
|
|
T
|
Ti（鈦）
|
|
D
|
Ta（鉭）
|
|
H
|
哈氏合金
|
|
P
|
Pt鉑
|
|
N
|
Ni鎳
|
|
輸出方式
|
0
|
無輸出
|
|
1
|
4-20mA
|
|
2
|
頻率1-5KHz4
|
|
就地顯示
|
0
|
無就地顯示
|
|
1
|
就地顯示
|
|
通訊方式
|
0
|
無通訊
|
|
1
|
RS485
|
|
2
|
RS232
|
|
3
|
Modbus
|
|
4
|
Hart
|
|
接地環
|
0
|
無接地環
|
|
1
|
有接地環
|
|
2
|
有接地電極
|
|
上限流量
|
（n）
|
上限流量（量程）m3/h
|
四、 插入式電磁流量計安裝：傳感器安裝上游直管段不低于5D（D表示管徑），下游直管段不低于2D
安裝方式如下：
1、垂直安裝 傳感器插入管道時應與管道斷面的垂直直徑夾角小于5°，適用于測量管道振動小的清潔介質。
2、傾斜安裝 其傳感器的軸線與被測管道的軸線夾角為45°，適用于大管徑且測量介質中含有其它雜質的液體流量測量，該安裝方式水阻小，不宜纏掛。
傳感器插入點有兩種方法：一是插入到被測管道的中心軸線上（即1/2倍的管徑）；二是插入到管道內壁為管道的1/4處。
傳感器的安裝
1、清理被測管安裝底座的焊渣和毛刺。
2、關掉上游流量控制閥門或采用低壓供水。
3、將DN50球閥安裝到安裝底座上，注意球閥的長空腔向上，檢查球閥是否能全開、全關，將壓緊螺紋座、壓緊螺母和橡膠密封圈安裝到球閥上，松開定位螺母，將傳感器插入桿通過球閥插入被測管道，同時應注意傳感器方向標志桿指向應和流體流向一致。
