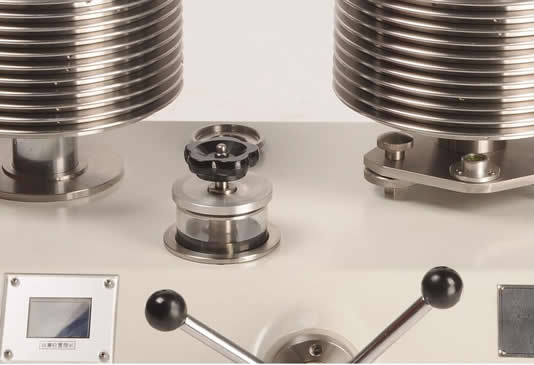

型號：XY系列（主輔活塞型） 又名主輔一體式活塞式壓力計
用途：主要適用于檢定活塞壓力計，校對活塞面積的用途。也可當作活塞壓力計，檢定壓力傳感器、壓力變送器、數字壓力計和其他精密壓力儀表等。也可用來校驗水銀壓力計、各種無腐蝕性作用的工業用壓力表或者其它各類精密壓力測量儀器。
測量范圍/標稱范圍：
序號 型號 量程范圍
1 XY-6T (0.04-0.6) MPa
2 XY-60T (0.1-6) MPa
3 XY-25T (0.5-25) MPa
4 XY-600T (1-60) MPa
5 XY-1000T (2-100) MPa
準確度：
0.005級（ ±0.005% ）；
0.01級（±0.01%）；
0.02級（±0.02%）；
其他參數：
1 活塞缸桿材料： 碳化鎢
2 專用砝碼材料： 無磁不銹鋼（0.005級；0.01級；0.02級）。
3 工作介質：變壓器油或變壓器油與煤油的混合油、癸二酸酯 。
|
型號
|
|
XY-6T
|
XY-60T
|
XY-600T
|
XY-1000T
|
|
參 數
|
單位
|
測量范圍
|
|
0.04～0.6MPa
|
0.1～6MPa
|
1～60MPa
|
1～100MPa
|
|
標稱上限
|
MPa
|
0.6
|
6
|
60
|
100
|
|
標稱下限
|
MPa
|
0.04
|
0.1
|
1
|
2
|
|
測量上限
|
MPa
|
0.6
|
6
|
60
|
100
|
|
測量下限
|
MPa
|
0.04
|
0.1
|
1
|
2
|
|
活塞公稱面積
|
CM 2
|
1
|
0.5
|
0.1
|
0.05
|
|
底盤及活塞
|
公稱質量
|
Kg
|
0.4
|
0.5
|
1
|
0.5
|
|
產生的壓力
|
MPa
|
0.04
|
0.1
|
1
|
1
|
|
專用砝碼
|
公稱質量
|
Kg
|
0.1;0.5
|
0.5;2.5
|
1; 5
|
0.5;1;2;5
|
|
產生的壓力
|
MPa
|
0.01;0.05
|
0.1;0.5
|
1; 5
|
1;2;4;10
|
|
數量
|
個
|
6;10
|
4;11
|
4;11
|
1;2;1;9
|
|
接口
|
|
M20 × 1.5
|
M20×1.5
|
M20×1.5
|
M20×1.5
|
|
重量
|
Kg
|
45
|
70
|
100
|
91
|
|
工作介質
|
|
變壓器油或變壓器油與煤油的混合油 20 ℃ 時運動粘度 9 ~ 12 厘池酸值不大于 0.05 毫克 KOH/ 克
|
癸二酸酯（癸二酸二異戊酯或癸二酸二異辛酯）20 時運動粘度 20 ~ 25 厘池，酸值不大于 0.05毫克 KOH/ 克
|
|
型號
|
|
XY-6T
|
XY-60T
|
XY-600T
|
XY-1000T
|
|
參 數
|
單位
|
測量范圍
|
|
0.04～0.6MPa
|
0.1～6MPa
|
1～60MPa
|
1～100MPa
|
|
標稱上限
|
MPa
|
0.6
|
6
|
60
|
100
|
|
標稱下限
|
MPa
|
0.04
|
0.1
|
1
|
2
|
|
測量上限
|
MPa
|
0.6
|
6
|
60
|
100
|
|
測量下限
|
MPa
|
0.04
|
0.1
|
1
|
2
|
|
活塞公稱面積
|
CM 2
|
1
|
0.5
|
0.1
|
0.05
|
|
底盤及活塞
|
公稱質量
|
Kg
|
0.4
|
0.5
|
1
|
0.5
|
|
產生的壓力
|
MPa
|
0.04
|
0.1
|
1
|
1
|
|
專用砝碼
|
公稱質量
|
Kg
|
0.1;0.5
|
0.5;2.5
|
1; 5
|
0.5;1;2;5
|
|
產生的壓力
|
MPa
|
0.01;0.05
|
0.1;0.5
|
1; 5
|
1;2;4;10
|
|
數量
|
個
|
6;10
|
4;11
|
4;11
|
1;2;1;9
|
|
接口
|
|
M20 × 1.5
|
M20×1.5
|
M20×1.5
|
M20×1.5
|
|
重量
|
Kg
|
45
|
70
|
100
|
91
|
|
工作介質
|
|
變壓器油或變壓器油與煤油的混合油 20 ℃ 時運動粘度 9 ~ 12 厘池酸值不大于 0.05 毫克 KOH/ 克
|
癸二酸酯（癸二酸二異戊酯或癸二酸二異辛酯）20 時運動粘度 20 ~ 25 厘池，酸值不大于 0.05毫克 KOH/ 克
|
