目 錄
一、計量標準的工作原理及其組成
二、選用的計量標準器及主要配套設備
三、計量標準的主要技術指標
四、環境條件
五、計量標準的量值溯源和傳遞框圖
六、計量標準的測量重復性考核
七、計量標準的穩定性考核
八、測量不確定度評定
九、計量標準的測量不確定度驗證
十、結論
十一、附加說明
|
|
|
一、計量標準的工作原理及其組成
|
|
|
工作原理：直接比對法。根據帕斯卡定律，P=m/s，活塞式壓力計主要有活塞系統、專用砝碼和校驗器三大部分組成，其工作原理是根據流體靜力學平衡原理。把標準器與被檢儀表連通，加壓后，在靜力平衡情況下，標準壓力與被測壓力相等從而測量?jī)x表示值。
該裝置工作原理如圖所示：
S——標準活塞壓力計
m—加放在活塞上的專用砝碼
A——壓力泵
C——油杯
 B——被檢表
|
|
|
二、選用的計量標準器及主要配套設備
|
|
|
|
名稱
|
型號
|
測量范圍
|
不確定度或準確度等級或最大允許誤差
|
制造廠及出廠編號
|
檢定
證書號
|
|
|
計量標準器
|
真空活塞式壓力計
|
YS2.5
|
（-0.1-0.25）MPa
|
0.05級
|
西安西儀中威
|
|
|
|
|
活塞壓力計
|
YS-600
|
（1-60）MPa
|
0.05級
|
西安西儀中威
|
|
|
|
|
活塞壓力計
|
YS-60
|
（0.1-6）MPa
|
0.05級
|
西安西儀中威
|
|
|
|
|
活塞壓力計
|
YS-6
|
（0.04-0.6）MPa
|
0.05級
|
西安西儀中威
|
|
|
|
|
|
|
|
|
|
|
|
|
主要配套設備
|
壓力校驗儀
|
271.11
|
0-60MPa
|
|
西安西儀中威
|
|
|
|
|
精密壓力表
|
YB-150
|
-0.1-0-60MPa（共計16臺）
|
0.25級
|
西安儀表廠
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
三、計量標準的主要技術指標
|
|
1、測量范圍：（0.1-6）MPa （1-60）MPa
2、準確度等級：二等
|
|
四、環境條件
|
|
項目
|
要求
|
實際情況
|
結論
|
|
溫度
|
（20±5）℃
|
（18—23）℃
|
符合要求
|
|
濕度
|
小于80%
|
60%
|
符合要求
|
|
磁場
|
無磁場干擾
|
無磁場
|
符合要求
|
|
|
|
|
|
|

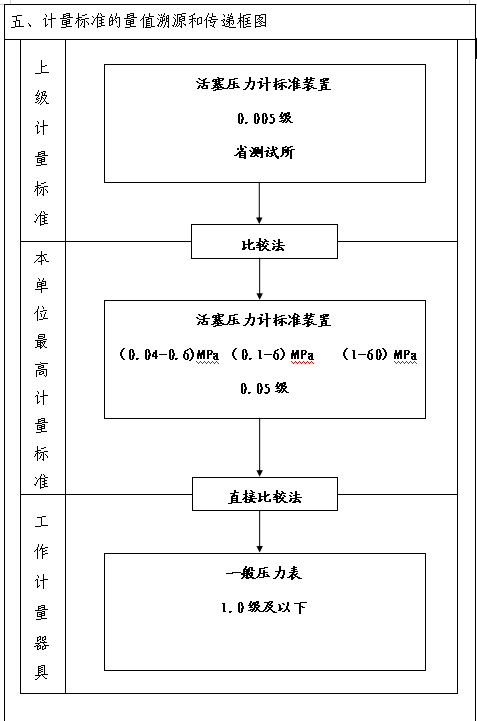

五、計量標準的量值溯源和傳遞框圖
|
|
